خط تولید 10ppm ESS

خلاصه خط
1ظرفیت خط: 8-10 پي پي ام

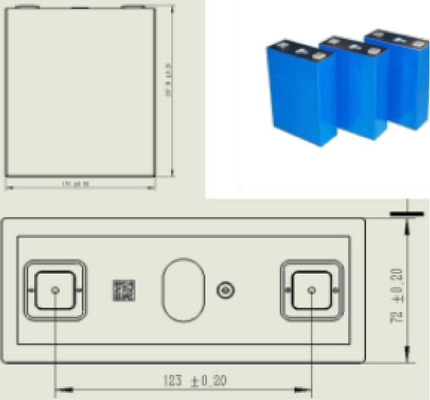

2سلول نقشه: 280AH/314AH
3باتري سازگار: 100AH-314AH

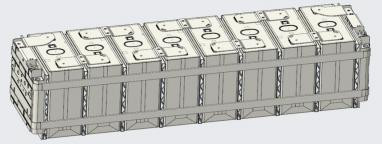

4ماژول نقشه: خنک کننده مایع 1P13S
5نقشه بسته بندی: 1P52S سازگار با 1P48S / 1P104S

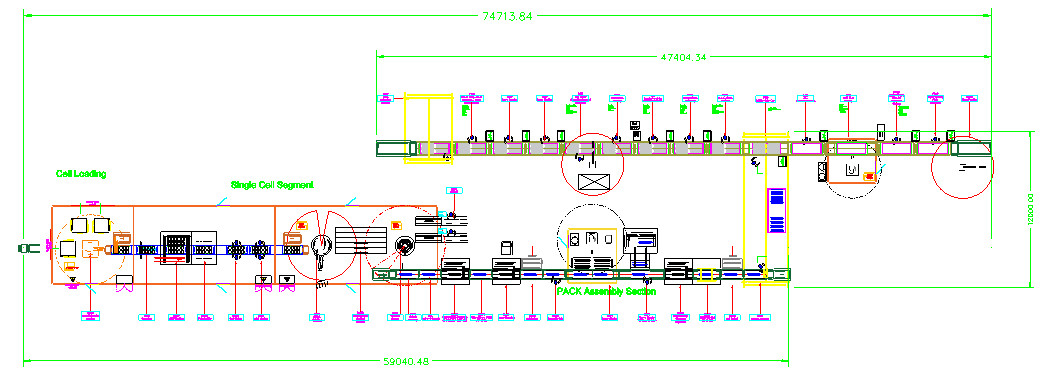

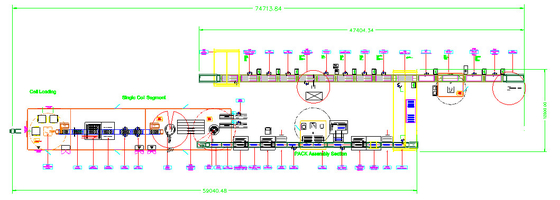

6اندازه کل خط: L75M * W12M * H3.5M
7نوع خنک کننده: خنک کننده مایع سازگار با خنک کننده هوا
خلاصه بخش ماژول:

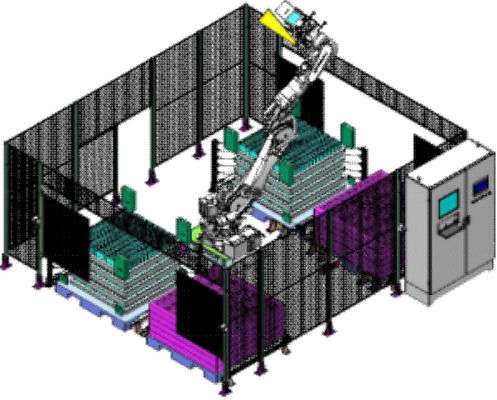

1. بارگذاری سلول: 5 سلول در یک زمان توسط ربات، به طور خودکار سینی های خالی قرار دهید.
2اسکن سلول: اسکن خودکار.
3آزمایش OCV: هر بار 10 حالت، آزمایش خودکار، تخلیه خودکار NG، مواد
تکمیل، ارسال اطلاعات
4. Flip سلول: به طور خودکار تنظیم جهت سلول با توجه به OCV و فرمول
الزامات
5- چسب زدن سلول ها: چسب زدن دستی، مجهز به لوازم
6. انباشت سلول: روبات دستکاری و بارگذاری حالت، 5 در یک زمان، می تواند تنظیم Qty انباشت؛
7بستر انبار: حالت انبار مسطح، لایه های بالا و پایین متناوب، 5 گروه در هر لایه،
هر گروه دارای عملکرد پیش از فشار است، انباشت کامل شده است و مواد منتقل می شود
به عقب برای تخلیه
8- اکستروژن انبار / استیل نوار / ترمینال نصب BMS: اکستروژن خودکار، فولاد دستی
نصب BMS در نوار/ترمینال
9. آدرس قطب / تشخیص قطب: حالت آنلاین 3- محور + CCD ، به طور خودکار انجام می شود ،
مختصات آدرس با دستگاه های عقب برای تماس به اشتراک گذاشته می شوند و با توجه به فرمول،
جهت مثبت و منفی سلول های باتری را مقایسه کنید تا مشخص شود که آیا
محصولات از خروجی گاز طبیعی تخلیه می شوند.
10. پاکسازی قطب: به طور خودکار اطلاعات مختصات آدرس را بازیابی می کند و لیزر تمیز می کند
قطب
11نصب CCS: کار دستی، ابتدا صفحه راهنما را نصب کنید و سپس CCS را نصب کنید.

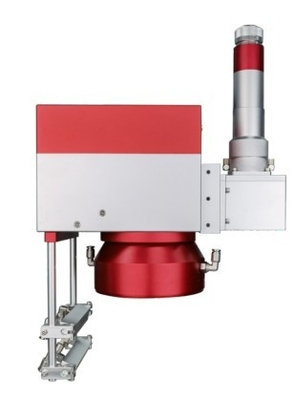

12جوش لیزر: 6 محور ربات + لیزر 6KW + CCD + حالت اندازه گیری فاصله، لامپ
با ماژول، حالت جوش دو ایستگاه، از خط خارج می شود؛
13. قضاوت دستی و جوشکاری تعمیر: به صورت دستی بررسی اثر جوشکاری. اگر جوشکاری تعمیر
مورد نیاز، محصول به دستگاه جوش برای تکمیل جوش ترمیم جریان می یابد، و
کد ماژول، قدرت، سرعت بارگذاری می شوند.
14بررسی و تمیز کردن پس از جوش: بررسی تصویربرداری بصری آنلاین ظاهر جوش،
برش + تمیز کردن فشار منفی موقعیت های جوش
15آزمایش هیپوت ماژول عایق بندی: پلتفرم پنوماتیک + تست کننده، آپلود اطلاعات

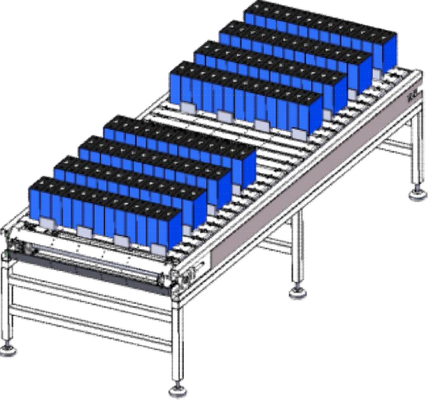

16. زنجیره سرعت دوگانه بخش سلول: حامل 1350mm * 600mm، سرعت دوگانه لایه دوگانه
بدنه زنجیره ای، مسدود کردن دوگانه، بار 300 کیلوگرم؛
17. ماژول بخش دوسرعت زنجیره: حامل 1450mm * 600mm، دو لایه دوسرعت
بدنه زنجیره ای، مسدود کردن دوگانه، بار 300 کیلوگرم؛
18خط انتقال ماژول: جرثقیل دوگانه بلند کننده، مجهز به بلند کردن الکتریکی معمولی،
بار 200 کیلوگرم، بدن خط خنک کننده پایین

جریان فرآیند
